它可能已經成為一種消費乃至工業加工的概念，舊的去不了，新的來不來。當然，電機的維修也不例外。畢竟新零件更有利于保證電機性能，但往往也有一些無奈的時刻，所以修和修就成為了一種必然。

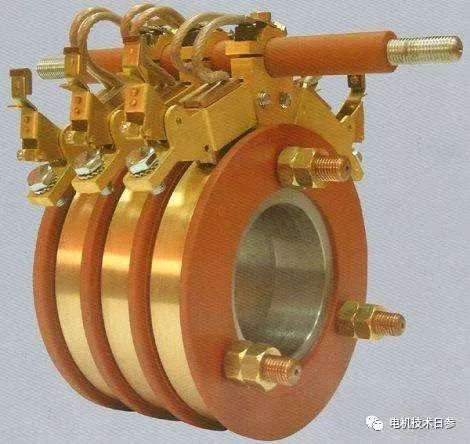

今天，女士將簡單談?wù)劵h(huán)。滑環是三相繞線轉子電機的必備部件之一，直接影響電機性能。今天，我們將從滑環故障、原因分析和修復方面進行闡述。

1集電環常見問題

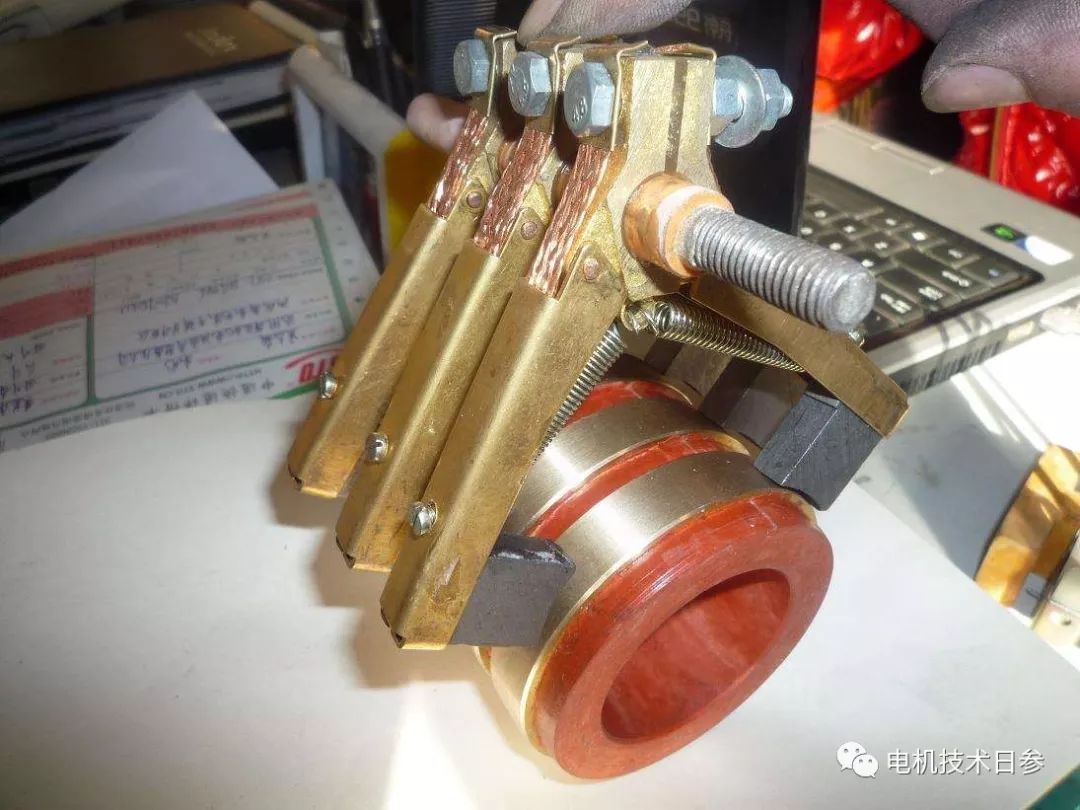

電刷和集電環之間的接觸是點接觸或線接觸，而不是相對緊密的表面接觸。

安裝過程中電刷和集電環錯位。

刷壓過高或過低。壓力過大導致機械磨損增加;如果電刷壓力太小，電損耗就會太大。

集電環表面有油污或雜物。

電機在振動較大的工況下使用時，電刷會因振動而與集電環接觸不良，因此會引燃，增加損耗，使集電環溫度也隨之升高。

低刷品牌不對，電流密度過大。

2集電環松動原因與修理

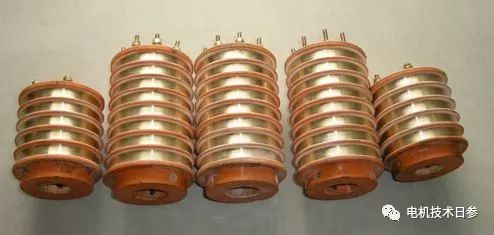

壓塑集電環是4330壓塑壓鑄銅環、墊、耳，使用起來比較牢固可靠。軸和集電環之間的松配合是由于軸和集電環之間的配合公差不足。特別是在正反轉啟動和制動的工況下，運轉一段時間后塑料收縮開裂，會與軸產生一定的間隙，再經過幾次拆卸后就會松動。如果出現嚴重松動，必須將其拆下并用相同規格的滑環更換，或者在原有滑環內側涂上一層X(jué)H-2快速固化粘合劑，并用新鑰匙更換。

套筒集電環松動(YZR280幀數或以上是這種結構)主要發生在銅環與套筒之間。這是因?yàn)樘淄才浜系倪^(guò)盈量不夠，如果不采用銅環熱套技術，松動現象會更嚴重。銅環裝上150熱套后，不易松動，同時也避免了層間絕緣漆老化和絕緣收縮造成的松動。松動的銅環要及時修復。首先從軸上拆下整個集電環，然后拆下松動的銅環，清潔原銅環處的套筒外表面，然后根據套筒外徑公差重新匹配銅環。銅環與套筒的配合公差應為H8/n4，將銅環加熱至150以下，在套筒上加熱。

3集電環表面損壞及修理方法

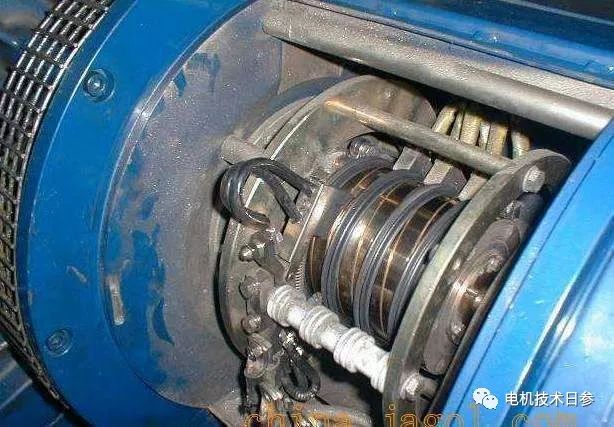

長時間工作后，集電環會有斑點、條紋、凹痕、凹槽、痕跡、磨損等。由于各種原因。如果不及時處理這些故障，會損壞滑環或電機。因此，必須及時修復。

一般維修

集電環表面有輕微損傷，如斑點、刷痕、輕微磨損等。用細平銼或磨刀石旋轉研磨。注意銼刀壓力不要過高且均勻，以免過度打磨或出現新的不平整。疤痕消除后，用00號砂紙高速打磨，使集電環表面粗糙度達到R，6.3~R.3.2級，即可再次使用。

class="ql-align-center">

●精修

當集電環表面失圓、表面有溝槽、燒傷及凹凸比較嚴重，溝深度達1mm且傷面占總面積20%~30%，應將轉子放到車床上進行精修，車削時，車刀要鋒利，進刀量為0.2mm左右，表面線速度約2m/s，車

削后的偏心度不超過0.03~0.05mm，然后用00號砂紙進行拋光，使環面粗糙度達到R3.2～R.1.6。

4集電環絕緣損壞及修理方法

起重及治金電動機的集電環結構比較簡單，使用起來比較可靠，很少出現集電環絕緣損壞現象，但對于使用工況比較惡劣條件的場所，這類故障卻時有發生，這是因?yàn)榧姯h(huán)經長期使用壓塑料部位出現變脆、開裂現象，當外界煤粉，鐵粉及其它導電粉塵和油污浸人時，便會造成集電環銅環與銅環之間擊穿和對地?fù)舸?。尤其是引線聯接處由于接觸不良或者開焊，造成局部過熱，都會使引接線連同絕緣一同燒斷。出現上述故障時，應該仔細、謹慎地進行修復。

●集電環壓塑料表面燒傷修理方法

可先將燒傷部分用尖鏟剔除干凈;然后進行擦洗，擦洗時將整個集電環壓塑料部分都清理一遍，去掉導電粉塵。再用絕緣電阻表檢查是否還有短路點，合格后可用6101號環氧樹脂膠和650號固化劑混合后(各一半)，涂在剔除部分，并要抹平，然后經8h干燥，浸155-1漆一次后即可使用。

●引線或接線片燒傷及處理

引線或接線片絕緣經常有燒傷現象，修復時須將原燒壞絕緣層清理干凈，然后對其進行包繞，先包0.05mm厚的聚酰亞胺薄膜三層(半疊繞)，再用0.1mm厚的無堿帶半疊繞一層，涂上快干漆，干漆后即可使用。
